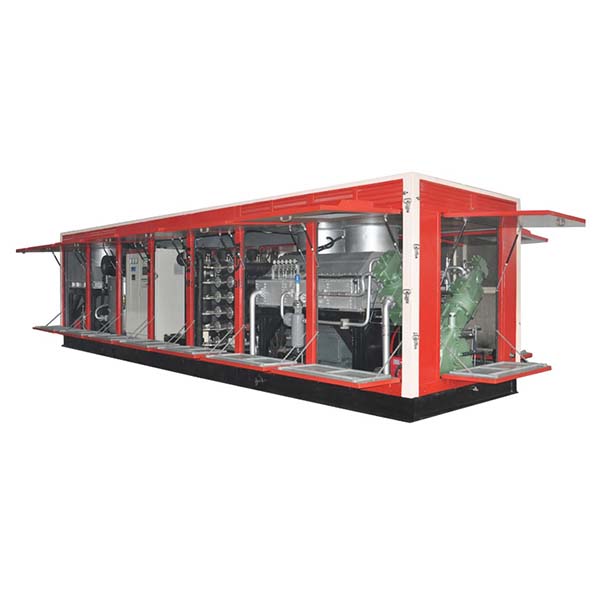

мобилна мембранна система за генериране на азот за продухване на тръби

Мобилната мембранна азотна система използва комбинация от винтов нисконапорен въздушен компресор, мембранен азотен сепаратор и високонапорен азотен бустер компресор, който може да осигури азот с висока чистота с дебит 20Nm³/min и налягане от 15 до 35MPa.

Модулен дизайн, монтиран на платформа

Системата използва модулен дизайн, монтиран на платформа, състоящ се от две независими платформи:
1. Първа платформа:Включва модул за нисконапорни въздушни компресори и модул за мембранно разделяне на азот.
2. Втора платформа:Включва модул за високо налягане на азот.
Оборудването е с въздушно охлаждане, задвижва се от дизелов двигател, оборудвано е с метален капак и може да се монтира на шаси на превозно средство, което го прави подходящо за нефтени находища и други полеви работни среди.

Характеристики на мобилната мембранна азотна система

1. Модулен дизайн:Всеки компонент работи независимо, което улеснява транспортирането, инсталирането и поддръжката.
2. Ефективно производство на азот:Използва технология за мембранно разделяне, за да произвежда бързо и стабилно над 95% азот с висока чистота.
3. Не се изискват химикали:Чисто физическо разделяне без замърсяване или странични продукти – екологично и енергоспестяващо.
4. Високо налягане на изхода:Осигурява азот под високо налягане до 35 MPa за различни промишлени нужди.
5. Приспособим към сурови условия:Въздушно охлажданата система не изисква вода, подходяща е за пустинни, морски, студени или високотемпературни условия.
6. Широко приложима:Може да се използва при добив на нефт и газ, поддръжка на тръбопроводи, извличане на метан от въглищни пластове, LNG станции и др.

Принцип на работа на мобилната мембранна система за генериране на азот

1. Сгъстяване на въздуха:Атмосферният въздух се компресира до 1,4 MPa с дизелов винтов въздушен компресор, след което се филтрира и изсушава, за да се получи чист сгъстен въздух.
2. Производство на азот чрез мембранно разделяне:Чистият сгъстен въздух влиза в мембранния генератор на азот, където кислородът, въглеродният диоксид и водната пара се отделят чрез мембранна дифузия, докато азотът се задържа. Резултатът е азот с чистота ≥95% и налягане 1,2 MPa.
3. Сгъстяване под високо налягане:Азотът с ниско налягане се усилва от въздушно охлаждан бутален усилвател до 15–35 MPa за приложения с високо налягане.

Състав на мобилната мембранна азотна система

• Въздушен компресор:Дизелов или електрически винтов компресор с локална система за управление.
• Устройство за генериране на азот с мембрана:Система за пречистване на въздуха, мембранен модул и централна система за управление.
• Усилвател за азот под високо налягане:Повишава азота до 35MPa за нужди от високо налягане.
• Спомагателни устройства:Дизелови генератори, резервоари за гориво, контейнери/модули (единични/двойни/многократни) и спомагателно оборудване, като помпи за дозиране на пяна, според нуждите.

Области на приложение на мобилната мембранна азотна система

1. Извличане и подобряване на нефтените находища:
   • Поддържане на налягането в нефтените кладенци, предотвратяване на срутване
   • Задвижване с азот за подобряване на добива на суров нефт
   • Операции с газови лифтове, намаляване на инцидентите, увеличаване на производството
   • Киселинно третиране/фрактуриране за извеждане от експлоатация на формации и повишаване на производството
   • Паропроводимост за подобряване на термичното извличане
   • Контрол на плътността на калта за специално сондиране
   • Почистване на сондажи, намаляване на замърсяването
   • Повърхностноактивен носител за оптимизирани операции на сондажа
2. Поддръжка на тръбопроводи:
   • Продухване на тръбопроводи за отстраняване на вода/примеси
   • Тестване на налягането за безопасност
   • Заместване на азот в запалими тръбопроводи
   • Аварийни ремонти за контрол на течове
   • Защита с газово уплътнение за предотвратяване на корозия/окисляване
3. Други промишлени приложения:
   • Добив на метан от въглищни пластове за възстановяване на газ
   • Станции за събиране на природен газ за безопасно съхранение/транспортиране
   • Станции за приемане на втечнен природен газ за съхранение при ниска температура и запечатване с азот
   • Офшорни сондажни платформи за взривозащитени/инертни среди
   • Инсталации за пречистване на природен газ за десулфуризация, дехидратация, заместване на азот и др.
