вложени вълнови пружини

вложени вълнови пружини от серия KLR с много добра стабилност

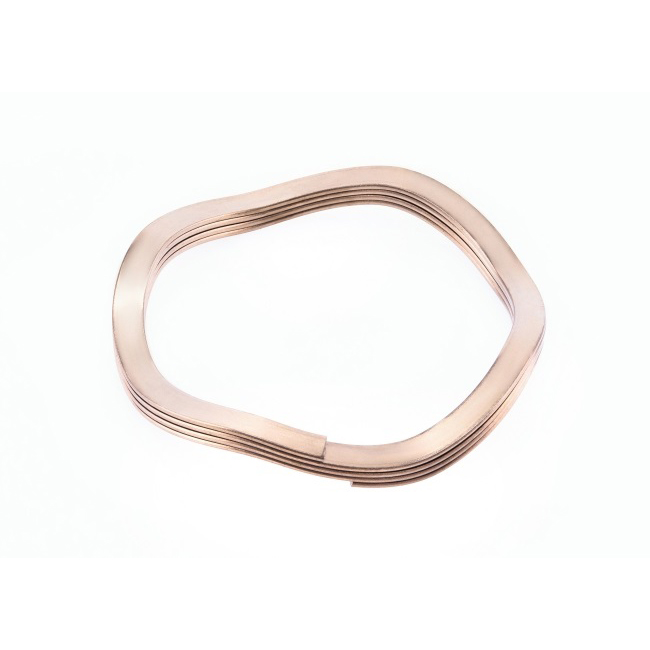

Вложените вълнови пружини, известни още като многослойни вълнови пружини с връх, са вид вложени (паралелни) вълнови пружини.

Свържете се с нас
Описание

Вложени вълнови пружиниса високопроизводителни, многослойни пружини, проектирани да осигуряват значителна сила и прецизни характеристики, особено в приложения, където пространството е ограничено. С конструкция, включваща от 3 до 5 вълни от активни спирали и множество слоеве в пряк контакт, тези пружини генерират сила, пропорционална на броя на спиралите, което ги прави идеални заместители на дисковите пружини в много случаи.

Основни характеристики и предимства

  • Многослоен дизайн:Конфигурацията с подредени върхове позволява долната повърхност на горните спирали да влиза в контакт с горната повърхност на долните спирали, като по този начин се максимизира изходната сила, като същевременно се запазват прецизните свойства на пружината.
  • Висока сила:Произвежданата сила е пропорционална на общия брой на навивките, което позволява генериране на голяма сила в компактен размер.
  • Опции за материали:Налични са различни материали и покрития, обикновено неръждаема стомана за отлична якост на опън, устойчивост на умора, устойчивост на корозия и работа до 200 °C.
  • Прецизни характеристики:Поддържа постоянна пружинна константа и надеждна работа дори в ограничени аксиални или радиални пространства.
  • Издръжливост:Устойчив на корозия и износване, осигурява дълъг експлоатационен живот и стабилен външен вид в изискващи условия.

Приложения

  • Клапани за понижаване на налягането
  • Повърхностни уплътнения
  • Плъзгащи съединения
  • Предварително натоварване на лагерите:Елиминира износването и вибрациите на лагерите, намалява шума и подобрява гладкостта и живота на лагерите.
  • Електрически съединители
  • Други компактни механични системи, изискващи прецизна сила на пружината и минимално използване на пространство

Вложените вълнови пружини са оптималното решение за осигуряване на висока сила, прецизен контрол и надеждност в компактни инсталации. Тяхната усъвършенствана многослойна конструкция и издръжливи материали ги правят незаменими за критични приложения в промишлеността, автомобилостроенето и електротехниката.

Технически параметри
Артикулен номер Работи в
Диаметър на отвора (мм)		 Диаметър на вала
(мм)		 Натоварване (N) Работна височина (мм) Свободна височина (mm) Еластичност (N/mm)
KLR-0050-L2 12,7 9,02 62,3 1,47 2,62 55
KLR-0050-L3 12,7 9,02 95,68 1,68 2,84 82,4
KLR-0062-L2 15,88 11,3 89 1,5 2,92 62,5
KLR-0062-L3 15,88 11,3 133,5 1,73 3,15 93,6
KLR-0075-L2 19,05 13,28 124,6 1,83 3,58 71,2
KLR-0075-L3 19,05 13,28 186,9 2,08 3,84 106,8
KLR-0087-L2 22,23 15,88 142,4 1,88 3,38 95,2
KLR-0087-L3 22,23 15,88 213,6 2,18 3,68 142,8
KLR-0100-L2 25,4 18,82 160,2 1,88 4,83 54,3
KLR-0100-L3 25,4 18,82 240,3 2,18 5,13 81,4
KLR-0112-L2 28,58 20,5 178 2,34 4,17 96,6
KLR-0112-L3 28,58 20,5 267 2,69 4,52 145,1
KLR-0125-L2 31,75 23,39 195,8 2,39 4,19 108,9
KLR-0125-L3 31,75 23,39 293,7 2,79 4,6 163,3
KLR-0137-L2 34,93 26,24 213,6 2,39 5,16 77,4
KLR-0137-L3 34,93 26,24 320,4 2,79 5,56 115,9
KLR-0150-L2 38,1 28,85 231,4 2,44 5 90,5
KLR-0150-L3 38,1 28,85 347,1 2,9 5,46 135,6
KLR-0162-L2 41,28 31,72 249,2 2,44 6,1 68,1
KLR-0162-L3 41,28 31,72 373,8 2,9 6,55 102,2
KLR-0175-L2 44,45 35,31 267 2,44 4,04 166,4
KLR-0175-L3 44,45 35,31 400,5 2,9 4,5 249,6
KLR-0187-L2 47,63 38,28 284,8 2,44 4,6 131,3
KLR-0187-L3 47,63 38,28 427,2 2,9 5,05 196,9
KLR-0200-L2 50,8 41,3 302,6 2,97 4,11 262
KLR-0200-L3 50,8 41,3 453,9 3,58 4,72 392,9
KLR-0212-L2 53,98 44,27 320,4 2,97 4,47 213,2
KLR-0212-L3 53,98 44,27 480,6 3,58 5,08 319,7
KLR-0225-L2 57,15 47,32 338,2 2,97 4,9 175,7
KLR-0225-L3 57,15 47,32 507,3 3,58 5,51 263,6
KLR-0237-L2 60,33 49,89 356 2,97 5,18 160,1
KLR-0237-L3 60,33 49,89 534 3,58 5,79 240,3
KLR-0250-L2 63,5 51,92 373,8 2,97 5,33 158,7
KLR-0250-L3 63,5 51,92 560,7 3,58 5,94 238,2
KLR-0262-L2 66,68 54,84 391,6 2,97 5,87 134,6
KLR-0262-L3 66,68 54,84 587,4 3,58 6,48 202
KLR-0275-L2 69,85 57,94 409,4 3,53 5,21 242,2
KLR-0275-L3 69,85 57,94 614,1 4,29 5,97 363,3
KLR-0287-L2 73,03 61,01 427,2 3,53 5,59 208,6
KLR-0287-L3 73,03 61,01 640,8 4,29 6,35 312,7
KLR-0300-L2 76,2 63,98 445 3,53 5,99 180,8
KLR-0300-L3 76,2 63,98 667,5 4,29 6,76 271,3
KLR-0312-L2 79,38 66,8 462,8 3,53 6,45 157,9
KLR-0312-L3 79,38 66,8 694,2 4,29 7,21 236,6
KLR-0325-L2 82,55 67,87 480,6 3,53 6.12 185,3
KLR-0325-L3 82,55 67,87 720,9 4,29 6,88 277,9
KLR-0337-L2 85,73 70,89 498,4 3,53 6,58 163,1
KLR-0337-L3 85,73 70,89 747,6 4,29 7,34 244,5
KLR-0350-L2 88,9 73,86 516,2 3,53 7,11 144,2
KLR-0350-L3 88,9 73,86 774,3 4,29 7,87 216,3
KLR-0362-L2 92,08 76,86 534 3,53 7,7 128,1
KLR-0362-L3 92,08 76,86 801 4,29 8,46 192,2
KLR-0375-L2 95,25 79,78 551,8 3,53 8,36 114,5
KLR-0375-L3 95,25 79,78 827,7 4,29 9,12 171,7
KLR-0387-L2 98,43 82,68 569,6 3,53 9,07 102,6
KLR-0387-L3 98,43 82,68 854,4 4,29 9,83 153,8
KLR-0400-L2 101,6 86,94 587,4 3,53 5,49 301,5
KLR-0400-L3 101,6 86,94 881,1 4,29 6,25 452,2
