бутална дозираща помпа

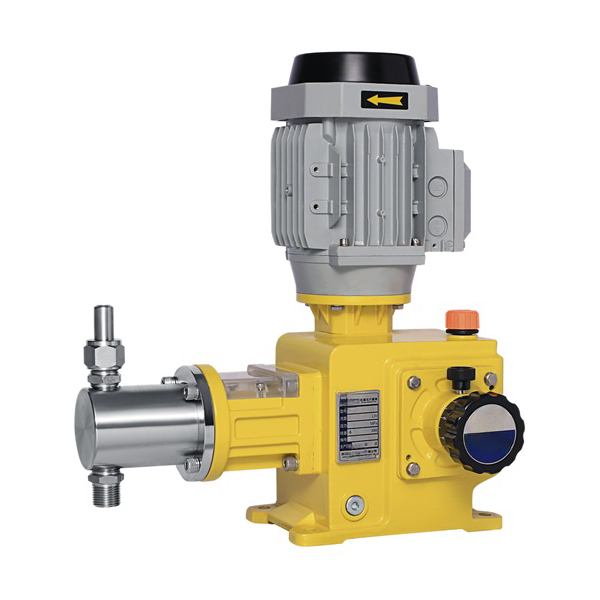

пистонна дозираща помпа с вграден ексцентричен механизъм

Буталната дозираща помпа е възвратно-постъпателна помпа с бутално задвижване в края на преливането и регулируем дебит, която е подходяща за прецизно дозиране и транспортиране на различни специални среди, като например с високо налягане, висока температура, ниска температура, висока вискозитет и високо съдържание на твърди частици.

Свържете се с нас
Описание

Двигателят задвижва червячната предавка и задвижва регулируемия ексцентричен механизъм, така че свързващият прът задвижва буталото да извършва възвратно-постъпателно движение. Хидравличният край на помпата образува обемна камера, използвайки възвратно-постъпателното движение на буталото, което позволява всмукване и изпускане на средата чрез редуващо се отваряне и затваряне на входните и изходните контролни клапани.

Технически параметри на буталната дозираща помпа:

  • Максимален дебит на единична глава ≤ 14300 L/H, максимално налягане ≤ 50 MPa.
  • Дебит на единична глава: Qmax = 230 L/H
  • Диапазон на налягането: Pmax = 40 MPa
  • Стандартна конфигурация: материал 304, 316, 380V/50Hz
  • Опционална конфигурация: материал 316L, 904, 2205, TA, Hastelloy C и др., преобразуване на честотата на двигателя/взривозащитен, специално напрежение/честота

Бутална дозираща помпа Основни характеристики:

  1. Широка приложимост: подходяща за различни изисквания за дебит и налягане, висока точност на дозиране, проста структура, лесна поддръжка, икономична.
  2. Размер на буталото: обикновено φ6-200 mm, голяма гъвкавост.
  3. Високопрецизна група клапани: оборудвана с високопрецизни входни и изходни контролни клапани, силна уплътнителна способност, способна да издържа на високо налягане, осигуряваща точност на измерването.
  4. Износващи се части: уплътнителната система на вала, състояща се от бутало и уплътнение, може да пропуска, предварителното натоварване на уплътнението се нуждае от редовна настройка.
  5. Персонализирани характеристики: може да се персонализира за висока/ниска температура, висока вискозитет, твърдо съдържание и специални среди.
  6. Препоръки за безопасност: няма вградено устройство за безопасност, препоръчва се да се инсталира предпазен клапан на изхода на помпата.
  7. Паралелна конфигурация: поддържа двойни/многократни глави за увеличаване на дебита, намаляване на импулса и транспортиране на различни среди като пропорционална помпа.
  8. Автоматично управление: може да бъде оборудван с контролер на хода на дозиращата помпа за по-широко автоматично управление.

Дозираща помпа с бутало Предимства:

  1. Висока точност на регулиране: вграден регулируем ексцентричен механизъм, 0-100% безстепенно регулиране, стабилност и точност на линейността до ±1%.
  2. Издръжливост: изцяло керамичен и пръскан керамичен бутало, висока твърдост, силна устойчивост на корозия, отлично покритие на повърхността, удължен експлоатационен живот.
  3. Превъзходно уплътняване: уплътнителният състав и керамичният бутало подобряват самоуплътняването и намаляват разходите за поддръжка.
  4. Опции за клапани: предлага се топчест, многослоен клапан, ъглов клапан и др. Седлото на клапана може да се използва от двете страни, което намалява разходите и подобрява поддръжката.
  5. Персонализирано регулиране на температурата: хидравличният край може да бъде персонализиран с функции за отопление, охлаждане или изолация за по-широко приспособяване към температурата.

Приложение на дозираща помпа с бутало:

Въпреки риска от течове, дозиращите помпи с бутало се използват широко в химическата, нефтената и газовата, електроенергийната, фармацевтичната, металургичната, хартиената и други индустрии поради високата си ефективност, широката приложимост и удобната поддръжка.
