Раймънд мелница за ултрафино смилане на неметални минерали

Раймънд мелницата произхожда от началото на миналия век в САЩ, където се използва за преработка на различни руди и неметални минерали в фин прах. След непрекъснати иновации и развитие, днес тя се използва широко в металургията, строителните материали, химическата промишленост, минното дело и други индустрии.

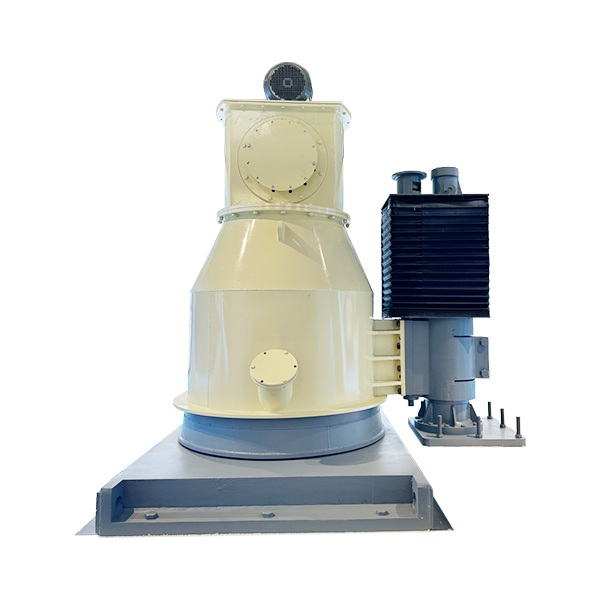

Ултрафина мелница Raymond: решение за смилане от ново поколение

Поради ограниченията в дизайна, традиционната мелница Raymond постепенно разкрива своите недостатъци по отношение на контрола на фиността, поддръжката на оборудването и нивото на енергопотребление. За да отговорим на новите стандарти на съвременната индустрия за ултрафини прахове по отношение на размера на частиците, производителността и екологичните изисквания, ние систематично оптимизирахме недостатъците на традиционния модел и пуснахме на пазара ново поколение ултрафини мелници Raymond, които реализират интегрирана обработка на трошене, смилане и ултрафино смилане.

Характеристики на мелницата Raymond

Компактна структура:Цялата машина е с монтаж на земята, височината на корпуса е значително намалена, само половината от височината на традиционната мелница Raymond, което спестява значително пространство в сградата.
Ново уплътнение:Смелителният валяк използва нова технология за уплътнение, която не изисква поддръжка и смазване, което напълно предотвратява проникването на прах в лагера и подобрява стабилността и експлоатационния живот на оборудването.
Интелигентно сортиране:Системата за класифициране въвежда окачен дизайн, който може автоматично да се повдига в зависимост от работното състояние, което намалява вибрациите на оборудването и шумовото замърсяване.
Иновативно трошене:Оптимизираният дизайн на контакта между дъгообразния смилателен валяк и смилателния пръстен е приет, за да удължи времето на престой на материала в зоната на смилане и да реализира подготовката на по-фини частици, а размерът на частиците на крайния продукт може да бъде до 10μm.
Оптимизация на системата:Цялостна работа при отрицателно налягане, ефективен контрол на разпръскването на прах, чиста производствена среда, концентрацията на емисиите е далеч под националния стандарт.

Предимства на мелницата Raymond

Икономии за завода:Оборудването като цяло е компактно, което намалява разходите за строителство, улеснява изграждането на нови или разширяването на проекта и бързото му въвеждане в производство.
Лесна поддръжка:Въртяща се структура на класификатора, без големи повдигащи инструменти, отворено пространство за поддръжка, което значително намалява трудността на поддръжката.
Висока ефективност и енергоспестяване:Технология за междинен тангенциален циклонен въздухозаборник, така че материалът в кухината да формира стабилно вихрово възходящо състояние на потока, да подобри ефективността на класифицирането и да намали енергопотреблението на системата.
Отлично екологично представяне:Цялата работа е при отрицателно налягане, емисиите на прах са ≤ 30 mg/m³, производствената среда е отлична, в съответствие с или дори по-добра от националните екологични стандарти.
Размерът на частиците може да се контролира:Фиността на крайния продукт може да се регулира гъвкаво в диапазона от 5μm до 45μm, което е широко приспособено към различните изисквания на различни области по отношение на фиността на праха.
Функция „всичко в едно“:Устройство, което едновременно извършва грубо трошене, фино смилане и производство на ултрафини прахове, подобрява компактността и ефективността на производствената линия.

Принцип на работа на мелницата Raymond

Основната работа на ултрафината мелница Raymond произхожда от принципа на махаловото смилане на традиционната мелница Raymond. Хостът задвижва централния вал да се върти чрез двойна ременна трансмисия, а края на вала е свързан с рамката на сливовия цвят, която фиксира множество устройства за смилане. По време на работа рамката за слива задвижва смилащия валяк да се върти около централната ос и в същото време, под действието на центробежната сила, смилащият валяк притиска повърхността на смилащия пръстен и се върти.

След като материалът се подава равномерно в камерата за смилане през отвора за подаване, той се изхвърля центробежно към пръстена за смилане и се раздробява на фин прах чрез двойното действие на валяците за смилане и триенето. Финият прах се издига с въздушния поток и се пресява от устройството за сортиране, а прахът, който отговаря на изискванията за размер на частиците, се изпраща към циклонния колектор за събиране, докато грубите частици падат обратно в камерата за смилане за по-нататъшно смилане.

Конструкцията на тангенциалния циклонен въздухозаборник позволява на материала да поддържа стабилно въртеливо движение в процеса на раздробяване и сортиране, което усилва ефекта на грубо и фино разделяне и в същото време намалява натоварването на вентилатора, което значително подобрява общата енергийна ефективност. Цялата система е в затворено състояние с отрицателно налягане, което предотвратява изтичането на прах, за да се гарантира, че стандартът за опазване на околната среда се спазва.

Области на приложение

Обработка на неметални минерали: калцит, варовик, талк, каолин, барит, флуорит, графит, бентонит и др.
Металургична промишленост: червен железен оксид, манганова руда, желязна руда, медна руда, фосфорна руда и други прахове.
Строителни материали: гипс, керамика, боксит, суровини за стъкло, изолационни материали и други суровини за смилане.
Химическа промишленост: силициев карбид, калциев хидроксид, химически торове, комбинирани торове, активен въглен и други материали.
Опазване на околната среда и енергетика: пепел, въглищна ганг, битуминозни въглища, коксуващи се въглища, лигнитни въглища и други твърди отпадъци за повторна употреба и разработване на ресурси.
Областта на новите материали: производство на високопроизводителна керамика, електронни материали, функционални пълнители на прах.
